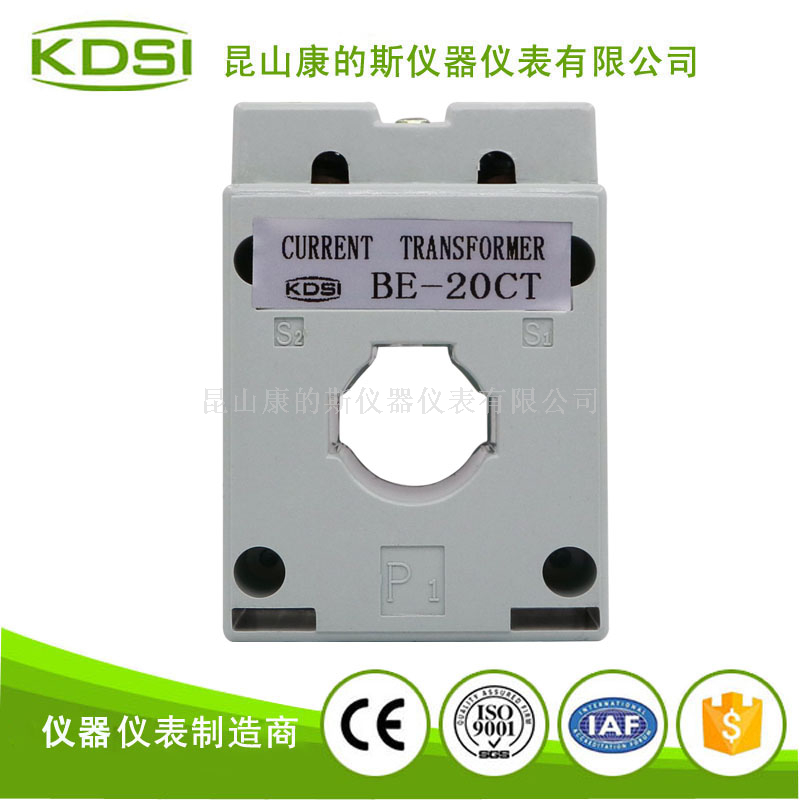

方形电流互感器BE-20CT

电流互感器 BE-20CT

1.1 产品描述


      康的斯/KDSI BE-CT型互感器为穿心母线型电流互感器,

      采用阻燃塑料作为互感器的绝缘外壳,全封闭结构.

      铁芯采用取向冷轧硅钢带卷绕而成,

      二次导线采用电磁漆包线,

      线径严格按照经济电流密度选定,升温少

     检测设备，符合质量标准

      产品系列全，规格多，适用面广


* 使用范围


        主要用于户内，供额定电压为0.6kV及以下，额定频率为50/60Hz的交流电路中       作为电流、电能测量或继电保护用。产品为塑壳式电流互感器，广泛应用于成套柜         体中，底板固定安装方法，适合各个方向安装

* 标准


    1.国家标准GB1208-2006

    2.国际标准IEC60044-1(2003)

 * 技术指标

1. 计量CT一次电流5-2000A,二次电流5A,1A

2. 额定工作电压: AC0.6KV

3. 额定频率:50-60HZ

4. 精度等级:1.0/0.5

5. 环境温度:-30℃-70℃

6. 海拔高度≤1000米

7. 主要应用于户内

 * 选型说明

1. 根据一次电流及母线截面等参数选择对应的规格产品.

2. 工作电流长期不超过1.1倍额定值，允许在1.2倍额定值时短时使用，时间不超过1h；

3. 根据被测电流大小，选定额定电流比，一般选用比被测电流大2/3左右的额定电流；

4. 产品极性表示为：一次接线标志P1、P2，相应二次接线标志S1、S2；S1表示P1的同名端，S2表示P2的同名端；

5. 测量仪表接于S1、S2端上，此时所接回路的总负荷不应超过互感器的额定负荷，当安装仪表位置与电流互感器相距甚远或回路负载较大时，应优先选用二次电流为1A的规格；

6. 注意根据母线的截面直径和根数，选用相匹配穿心孔直径的互感器。

* 固定方式:

1. 安装底板固定安装

 * 型号定义:

     BE-30CT 30-150/5A  1.0/0.5级

     BE:系列号

     30CT:方形

     30-150/5A:电流参数

     1.0/0.5:精度

 * 内孔与电流比对照表

1.2 尺寸图1.3 实物图

1.4 产品应用





产品广泛用于机械制造业和各种电器设备的生产和装配

应用范围: 高低压电柜/ 船舶/塑料机械/超声波仪器设备/清洁设备/机床/大型焊机/机械

1.5 产品包装

加厚的包装纸箱，气泡袋,  减小了潮湿,  浸水,  挤压，冲击等运输中的风险。



1.6 仓储
