直流电流分流器FL-2 75mV 150A 0.2级

 锰铜分流器 BE-150A

1.1 产品描述

*主要技术参数:

1. 准确等级:可根据客人需要定制0.5级.0.2级

2. 环境条件:-40~+60度,相对湿度95%(35℃)

3. 电压降:50mV/60mV/75mV/100mV/150 mV

4. 负载下发热：温升变化趋稳定电流 50A 以下不超过 80℃。 额定电流 50A 以上不超过 120℃。

*主要部件材质

1. 锰铜片使用6J8型锰铜, 性能稳定

2. 接头黄铜为H59-1型, ,长期使用电流及温度无变化.不生锈

3. 绝缘底座,采用胶木粉高温定型,牢固,不易变形,耐高温.(可不附座)

*分流器型号表示规则：

                    BE  -  200A    60mV   0.5％

                 （型号）（电流）（压降）（精度）

*生产流程:

1. 根据客人要求尺寸下料,铜块及锰铜片,并进行初步处理

2. 焊接技术,无假焊现象

3. 根据客人精度及温漂等要求对产品进行恒温处理,时间为24h,72h,120h不等

4. 根据产品参数进行测试, 采用1.QT36型直流两用电桥 2. AC15 型直流复射式检流计.依据

5. 检测结束,进行抛光及电镀处理

6. 整体完成后,对产品进行复检,及外观检测

7. 全部检测完成后,由质保人员签字,产品可包装

*专业知识普及

  分流器是测量直流电流用的；
  分流器实际就是一个阻值很小的电阻，当有电流通过时，产生压降，供直流电流表  显示；
  直流电流表实际是电压表，满度值75mV；
  直流电流表和分流器是配套使用的；
  比如：100A电流表配套的分流器阻值为0.00075欧；
  即100A*0.00075欧=75mV；
  50A电流表配套的分流器阻值为0.0015欧；
  50A*0.0015欧=75mV。

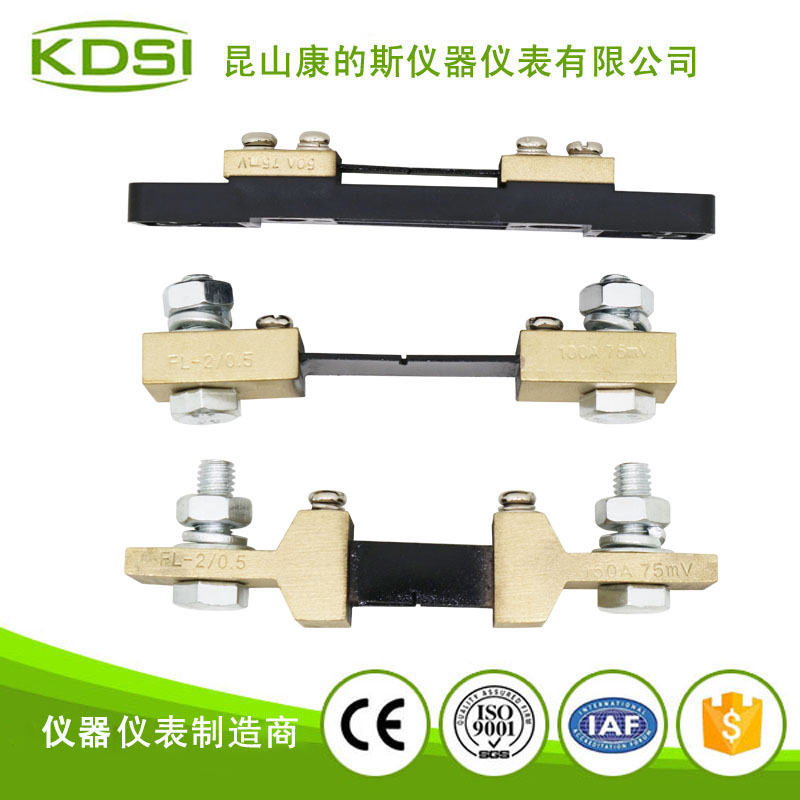

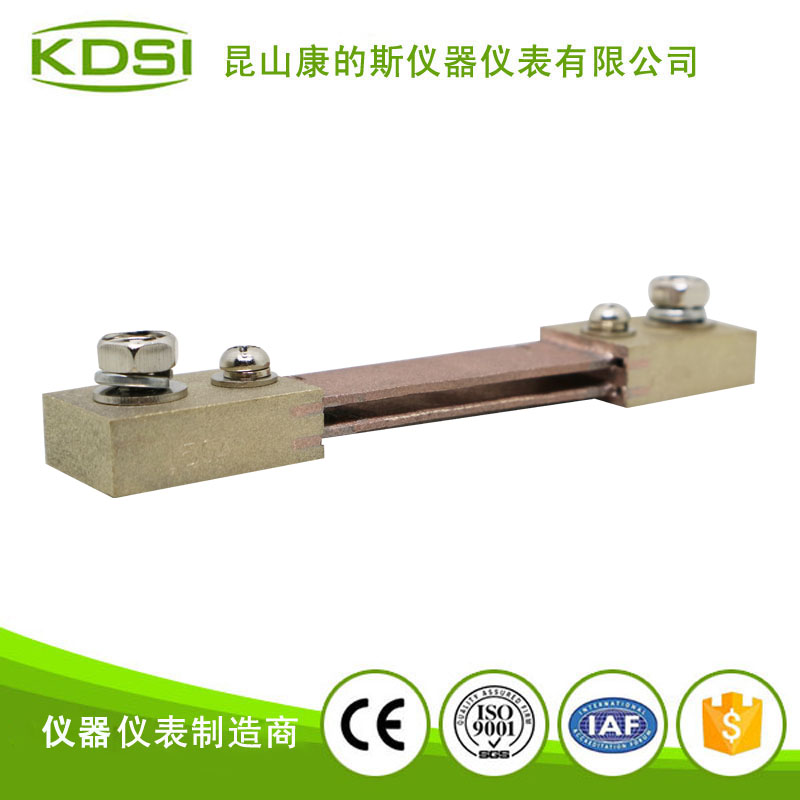

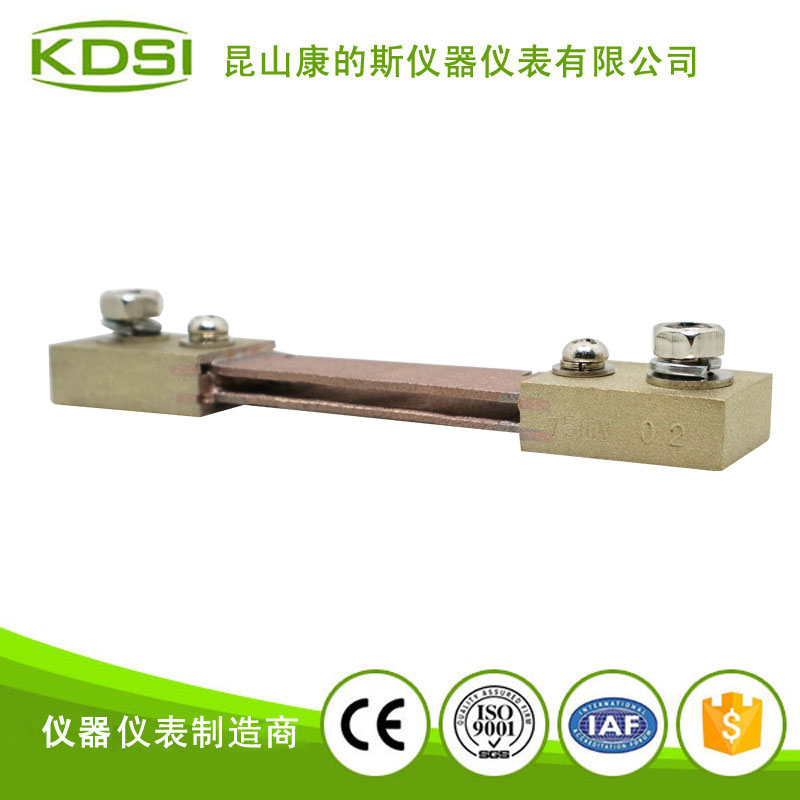

1.3 实物图

1.4 产品应用





产品广泛用于机械制造业和各种电器设备的生产和装配

应用范围: 高低压电柜/ 船舶/塑料机械/超声波仪器设备/清洁设备/机床/大型焊机/机械

1.5 产品包装



加厚的包装纸箱，气泡袋,  减小了潮湿,  浸水,  挤压，冲击等运输中的风险。



1.6 仓储
