指针式电流测量仪表电流表头BE-96 AC750/5A

1.1 产品描述

结构材料组成:

ABS 黑框和白中套, PC加纤底座，玻璃表面

指针:

仪表指针为铝合金制成，可根据客户要求定制黑色、红色、白色等指针。
可增加设定指针，指示设定值

抗静电处理:

所有仪表均经过抗静电处理

阻尼与过冲:

阻尼和过冲，可按客户要求定制。通常，当指针设定在满刻度2/3的位置时，过冲不超过percent 15.

精度等级:

Class1.5

工作温度:

-20~+50摄氏度

安装位置:

除非另有规定，通常仪表是在垂直位置安装。其它位置如：水平/倾斜安装可根据客户要求定制。
相应的准确度等级仅对规定的安装位置有效。

外附分流器压降规格:

直流电流表外附分流器电压降规格有150mV, 100mV,75mV,60mV, 50mV等。
仪表与分流器连接的导线电阻要求在15-25mΩ之间。

型号		BE-96	BE-72	BE-48
外观尺寸	mm	*9696**	*7272**	*4848**
开孔尺寸	mm	*9191**	*6868**	*4545**
AC A交流电流表
电流范围	mA	50mA 100mA 150mA 200mA 400mA 500mA 600mA 800mA
	A	1A 5A 10A 15A 20A 25A 30A 40A 50A 60A
配电流互感器	X/1A	10/1A 15/1A 20/1A 30/1A 40/1A 50/1A 60/1A 75/1A 100/1A 150/1A 200/1A 250/1A 300/1A 400/1A 500/1A 600/1A 800/1A 1000/1A 1200/1A 1500/1A 1600/1A 2000/1A 2500/1A 3000/1A 更多规格可根据要求定制
	X/5A	10/5A 15/5A 20/5A 30/5A 40/5A 50/5A 60/5A 75/5A 100/5A 150/5A 200/5A 250/5A 300/5A 400/5A 500/5A 600/5A 800/5A 1000/5A 1200/5A 1500/5A 1600/5A 2000/5A 2500/5A 3000/5A 更多规格可根据要求定制
以上规格常规为1倍(无过载),可定制1.5倍,2倍,3倍,5倍,6倍等电流过载
AC V交流电压表
电压范围	V	10V 25V 40V 60V 100V 150V 250V 300V 450V 500V 600V
	KV	经电压互感器接入PT /100V /110V **/120V

DC A直流电流表
电流范围	uA	50uA 100uA 150uA 250uA 800uA
	mA	4-20mA 1mA 10mA 500mA 800mA
	A	1A 2A 3A 4A 5A 10A 15A 20A 25A 30A 40A 50A
配外附分流器	50mV 60mV 75mV	10A 15A 20A 30A 40A 50A 60A 100A 150A 200A 250A 300A 400A 500A 600A 800A 1000A 1500A 2000A 2500A 3000A
DC V直流电压表
电压范围	V	0.5V 1V 10V 25V 50V 100V 250V 500V 600V
频率表
指针式频率表用于测量范围在45-65HZ的频率精度1.5 电压允许波动范围:+-20% 测量范围:45-65HZ
指针频率表	型号		频率范围	电压
指针式	BE-96 BE-72 BE-48		45-55Hz 45-65Hz 55-65Hz	100V,220V,380V,400V,440V
振荡式	BE-96 BE-72		45-55Hz 47-53Hz	100V,220V,380V,440V
功率因素表
指针式功率因素表内置或外附功率因素转换器组成.测量单相电路或三相三线平衡负载电路的功率因素(cos￠).功率因素转换器测定电流和相关电压之间的相位角余弦,动圈装置显示功率因素cos￠
功率因素表	型号		规格	电压/电流
	BE-96 BE-72		0.5lead-1.0-0.5lag	110V 220V 380V 415V, 1A 5A
功率表
指针式功率表内置或外附功率转化器.测量电箱或三相系统的有功功率和无功功率,用于平衡负载和不平和负载的电路中.动圈式结构.有功功率为W型,无功功率为Var型其他的电压(配次级电压为100V或110V的电压互感器) 其他的电流(配次级电流为5A或1A 的电流互感器)
功率表	型号		电压	电流
	BE-96 BE-72
单相			100V 220V	1A 5A
三相三线(3P3W)			100V 220V 380V 440V	1A 5A
三相四线(3P4W)			220(380V) 230(400V) 240(415V)	1A 5A

1.2 尺寸图

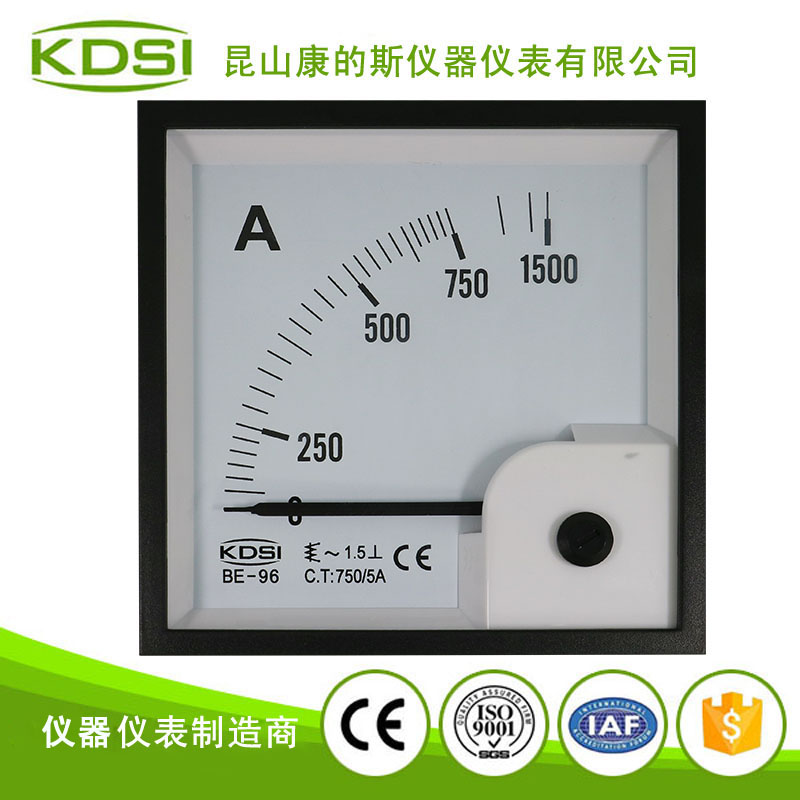

1.3 实物图

指针式交流电流表BE-96 AC750-5A 指针式交流电流表BE-96 AC750-5A-1 指针式交流电流表BE-96 AC750-5A-2

BE-96 背面有盖 BE-96 背面无盖

1.4 产品应用

产品广泛用于机械制造业和各种电器设备的生产和装配

应用范围: 高低压电柜/ 船舶/塑料机械/超声波仪器设备/清洁设备/机床/大型焊机/机械

1.5 产品包装

加厚的包装纸箱，气泡袋, 减小了潮湿, 浸水, 挤压，冲击等运输中的风险。

1.6 仓储

整齐的仓库,清洁的工作环境

4. 生产线实拍

每一道工序都有严格的操作规范及生产流程

认真的操作人员,为您奉献不一样的工业品

2.1、产品测试报告

国家电工仪器仪表质量监督检验中心检测报告
检测产品：KDSI 电表昆山康的斯仪器仪表有限公司
序号	实验项目	允许值	实际值	实验结论
1	外观检查	OK	OK	符合要求
2	绝缘电阻	OK	OK	符合要求
3	电压试验	OK	OK	符合要求
4	响应时间	4 s	1.5 s	符合要求
5	基本误差试验	±1.5	±0.5	符合要求
6	升降变差试验	±1.5	±0.6	符合要求
7	偏离零位试验	±0.75	0	符合要求
8	过冲试验	±20	0	符合要求
9	自热试验	±1.5	±0.1	符合要求
10	交流被测量畸变一起的改变量实验	±1.5	±0.2	符合要求
11	位置引起的该变量实验	±0.75	±0.2	符合要求
12	交流被测量频率引起的改变量试验	±1.5	±0.3	符合要求
13	外磁场引起的该变量实验	±6	±0.2	符合要求
14	环境温度引起的改变量实验	±1.5	±0.2	符合要求
15	铁磁支架引起的改变量实验	±1.5	±0.5	符合要求
16	短时过负载实验	±1.5	±0.5	符合要求
17	连续过负载实验	±1.5	±0.5	符合要求
18	振动与冲击实验	±1.5	±0.3	符合要求
19	温度极限值实验	±1.5	±0.2	符合要求
20	湿度引起的该变量实验	±1.5	±0.2	符合要求

2.2、 我们的检测设备

进口的检测设备, 定期的第三方校验

保证产品的精度符合要求
