0512-57458991
 |
BE96*48
康的斯KDSI
*性能特点
测量三相电网的功率因数
提供数码管显示，本地数据查询
电流、电压变比可编程设置
支持RS-485通讯，Modbus-RTU协议
支持开关量输入、开关量输出、模拟量变送输出
辅助电源：AC/DC 80V~270V、AC220V、AC380V、AC100V、DC48V、DC24V
多种外形选择，满足不同柜体电气回路的要求
*技术指标
测量精度
功率因数 0.5级
信号输入
接线方式 单相、三相三线
额定电压 AC 57.7V、AC 100V、AC 220V、AC 380V
额定电流 AC 1A、AC 5A
过负载 电压：1.2倍(持续)，2倍/1秒(瞬时)
电流：1.2倍(持续)，10倍/5秒(瞬时)
功耗 电压：<1VA/相，电流：<0.4VA/相
阻抗 电压：>300kΩ，电流：<20mΩ
频率 45~65Hz
辅助电源
工作范围 AC/DC 80V~270V、AC220V、AC380V、AC100V、DC48V、DC24V
功耗 <4VA
功能模块
通讯接口 1路RS-485通讯，Modbus-RTU协议
波特率：1200~9600bps，默认2400 bps
开关量输入 支持4路干结点输入
开关量输出 支持3路继电器输出，容量：AC 250V/5A，DC 30V/5A
变送输出 支持1路模拟量输出：0/4~20mA或0~5/10V
环境
工作温度 -10℃~+55℃
存储温度 -25℃~+70℃
相对湿度 ≤93%，无腐蚀性气体场所
海拔 ≤2500m
安全
绝缘电阻 >100MΩ
交流耐压 AC 2KV
电磁兼容性能
静电放电 4级
电快速瞬变脉冲群 4级
浪涌(冲击) 4级
外形尺寸
面框尺寸(mm) 120×120；80×80；96×48；96×96；80×80；48×48；120x60；160x80
开孔尺寸(mm) 111×111；76×76；92×45；92×92；68×68；45×45；114x56；152x76*尺寸图:
*端子排列图:
三相三线：
单相：
*信号接线图:
单相：
三相三线：

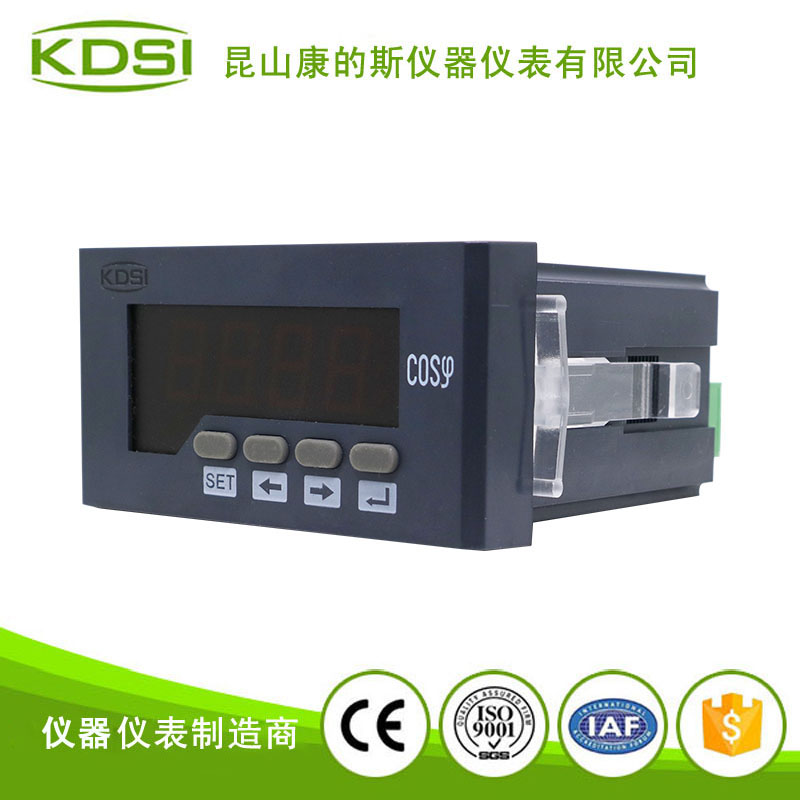

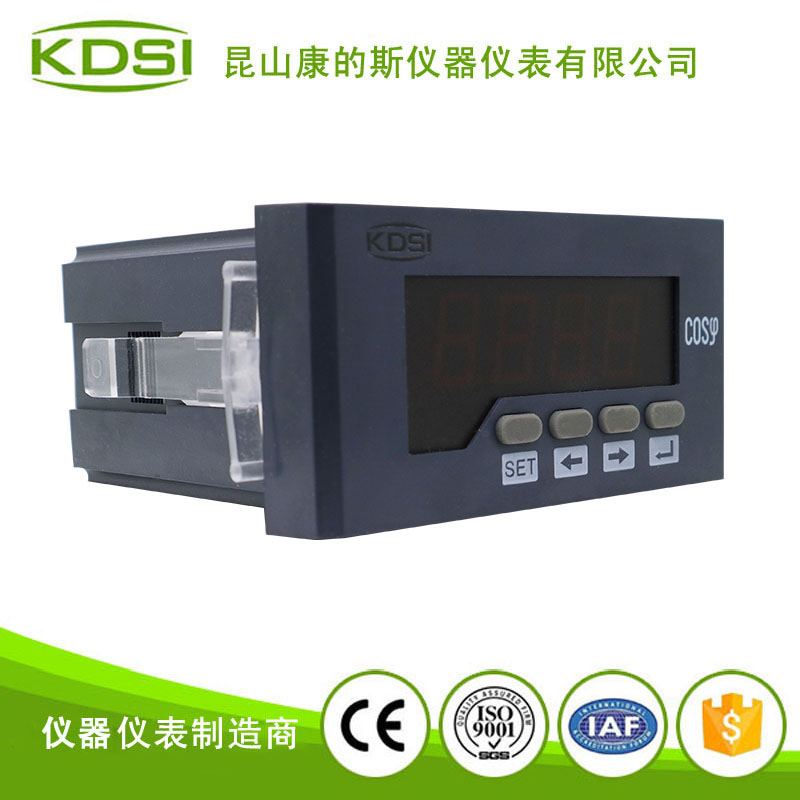

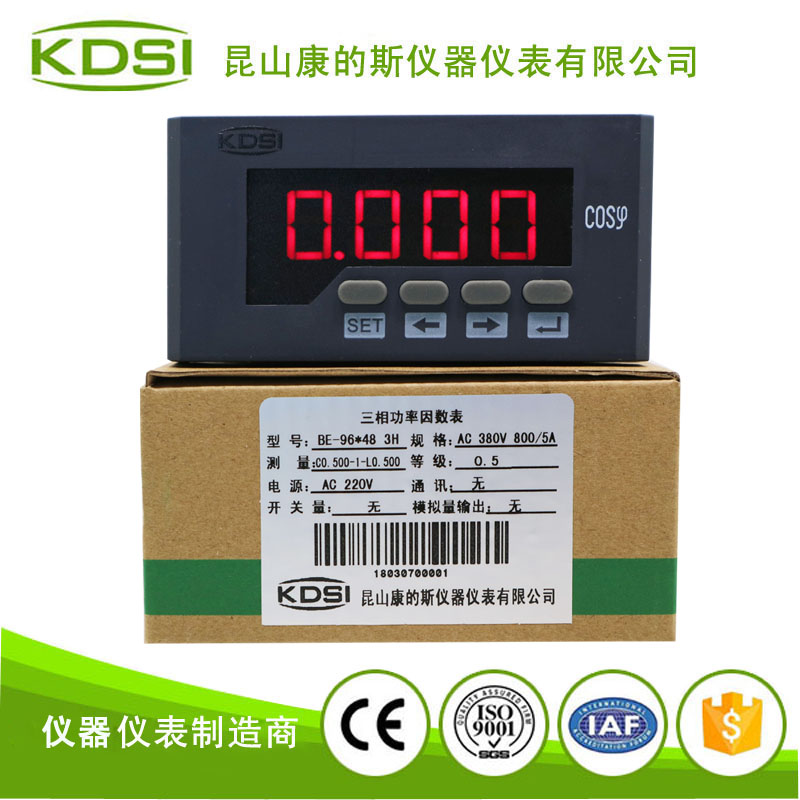

*实物图:
