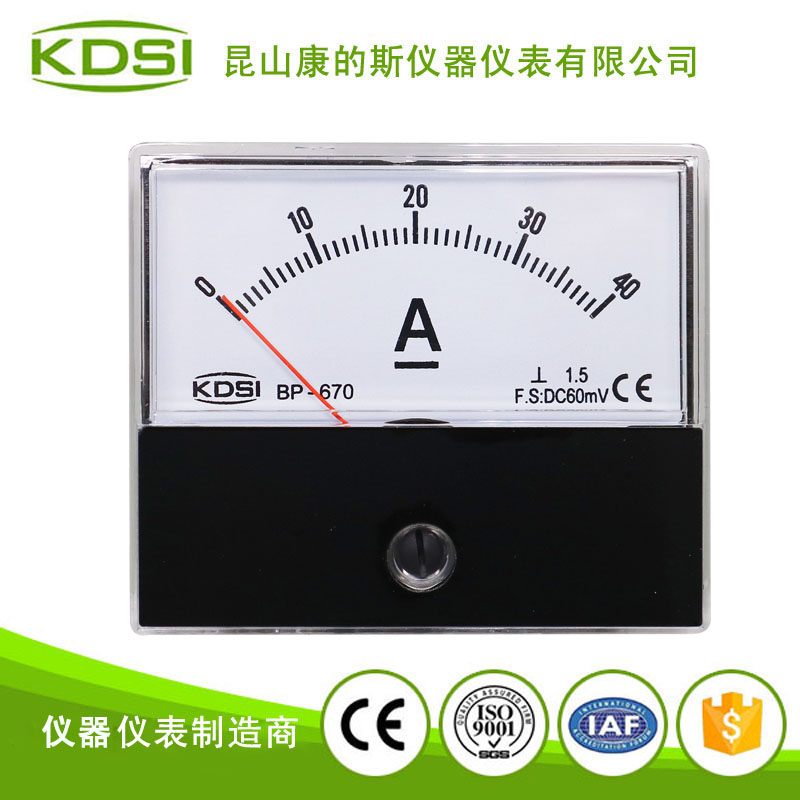

指针式方形直流电流表BP-670 DCmV 40A 1.5级

指针式方形直流电流表BP-670 DCmV 40A 1.5级是用于对直流电路中的电流进行实时测量与指示
电流范围可根据客户需要选择定制直接式或接分流器

指针式方形直流电流表BP-670 DCmV 40A 1.5级

1.1 产品描述

结构材料组成:

半透明PC面盖, 电胶木底座

指针:

标准仪表指针为铝合金制成，可根据客户要求定制黑色、红色、白色等指针。
可增加设定指针，指示设定值

抗静电处理:

所有仪表均经过抗静电处理，降低静电对仪表准确度的影响。

阻尼与过冲:

阻尼和过冲，可按客户要求定制。通常，当指针设定在满刻度2/3的位置时，过冲不超过percent15

精度等级:

Class 2.5

工作温度:

-20~+50摄氏度

安装位置:

除非另有规定，通常仪表是在垂直位置安装。其它位置如：水平/倾斜安装可根据客户要求定制。
相应的准确度等级仅对规定的安装位置有效。

外附分流器压降规格:

直流电流表外附分流器电压降规格有150mV, 100mV,75mV,60mV, 50mV等。
仪表与分流器连接的导线电阻要求在15-25mΩ之间。

型号		BP-45	BP-670	BP-80
外观尺寸	mm	*5052**	*6070**	*8080**
开孔尺寸	mm	Φ45.5	Φ53	Φ64
AC A交流电流表
电流范围	mA	50mA 100mA 150mA 200mA 400mA 500mA 600mA 800mA
	A	1A 5A 10A 15A 20A 25A 30A 40A 50A 60A
配电流互感器	X/1A	10/1A 15/1A 20/1A 30/1A 40/1A 50/1A 60/1A 75/1A 100/1A 150/1A 200/1A 250/1A 300/1A 400/1A 500/1A 600/1A 800/1A 1000/1A 1200/1A 1500/1A 1600/1A 2000/1A 2500/1A 3000/1A 更多规格可根据要求定制
	X/5A	10/5A 15/5A 20/5A 30/5A 40/5A 50/5A 60/5A 75/5A 100/5A 150/5A 200/5A 250/5A 300/5A 400/5A 500/5A 600/5A 800/5A 1000/5A 1200/5A 1500/5A 1600/5A 2000/5A 2500/5A 3000/5A 更多规格可根据要求定制
以上规格常规为1倍(无过载),可定制1.5倍,2倍,3倍,5倍,6倍等电流过载
AC V交流电压表
电压范围	V	10V 25V 40V 60V 100V 150V 250V 300V 450V 500V 600V
	KV	经电压互感器接入PT /100V /110V **/120V

DC A直流电流表
电流范围	uA	50uA 100uA 150uA 250uA 800uA
	mA	4-20mA 1mA 10mA 500mA 800mA
	A	1A 2A 3A 4A 5A 10A 15A 20A 25A 30A 40A 50A
配外附分流器	50mV 60mV 75mV	10A 15A 20A 30A 40A 50A 60A 100A 150A 200A 250A 300A 400A 500A 600A 800A 1000A 1500A 2000A 2500A 3000A
DC V直流电压表
电压范围	V	0.5V 1V 10V 25V 50V 100V 250V 500V 600V
频率表
指针式频率表用于测量范围在45-65HZ的频率精度1.5 电压允许波动范围:+-20% 测量范围:45-65HZ
指针频率表	型号		频率范围	电压
指针式	BP-670 BP-80		45-55Hz 45-65Hz 55-65Hz	100V,220V,380V,400V,440V
