KDSI/康的斯
BMC绝缘碍子 51mm
品名:
绝缘碍子/绝缘子
产品设计参数：
工作电压：660V
工作温度：-30℃~120℃
扭紧力矩：60kgf
绝缘电阻：500MΩ
耐压： 3000V
用途:
仪表板,配电盘或室外栅栏的端点绝缘
特性:
1. 由耐火和抗电痕复合材料铸模而成
2. 比陶瓷绝缘体更不易碎裂,尺寸公差更小
3. 适合各种电气设计及结构要求
执行标准：
1.GB/T5169.00-2006《电工电子产品着火危险实验 第11部分:灼热丝热丝基本 试验方法 成品的灼热丝可燃性试验方法》
2.GB/T4207-2003 《固体绝缘材料在潮湿条件下相比电痕化指数的测量方法》
3.GB/T1408.0-2006 《绝缘材料电气强度试验方法 第1部分:工频下试验》
4.GB/T1040.1-2006 《塑料拉伸性能的测定 第1部分:总则》
主要材质:
NO. | 规 格 | 主要材质 |
1 | BR-35 | BMC主体+铜质内牙螺丝 |
2 | BR-25 | BMC主体+铜质内牙螺丝 |
螺牙规格:
NO. | 规 格 | 螺牙规格 |
1 | BR-35 | M8 |
2 | BR-25 | M6/M8 |
产品检测依据：
检验项目 | 检验条件 | 要 求 |
工频耐压 | 常态,3000V AC,1min | 不击穿,不闪络 |
灼热丝检测 | 960℃±15℃/30s±1s | 无燃烧或灼热 |
相比电痕化指数(CTI) | ≥600 | ≥600 |
拉力检测 | 5000N | 螺纹不损坏,金属嵌件周围材料无裂痕 |

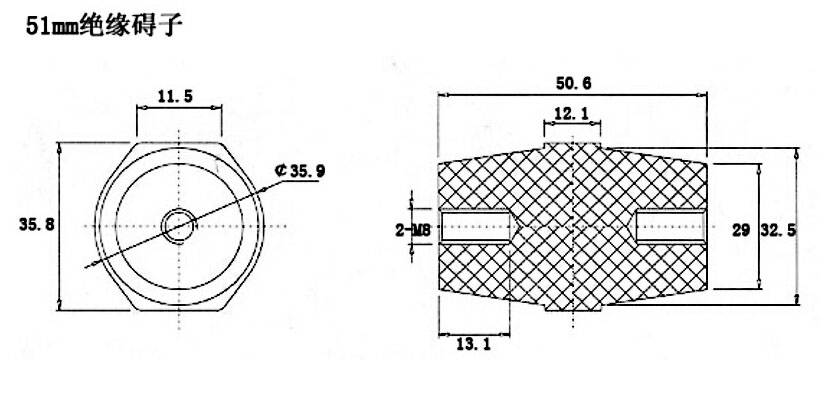

产品尺寸图:
产品实物图：
同款各型号展示图：
